产品展示 ​

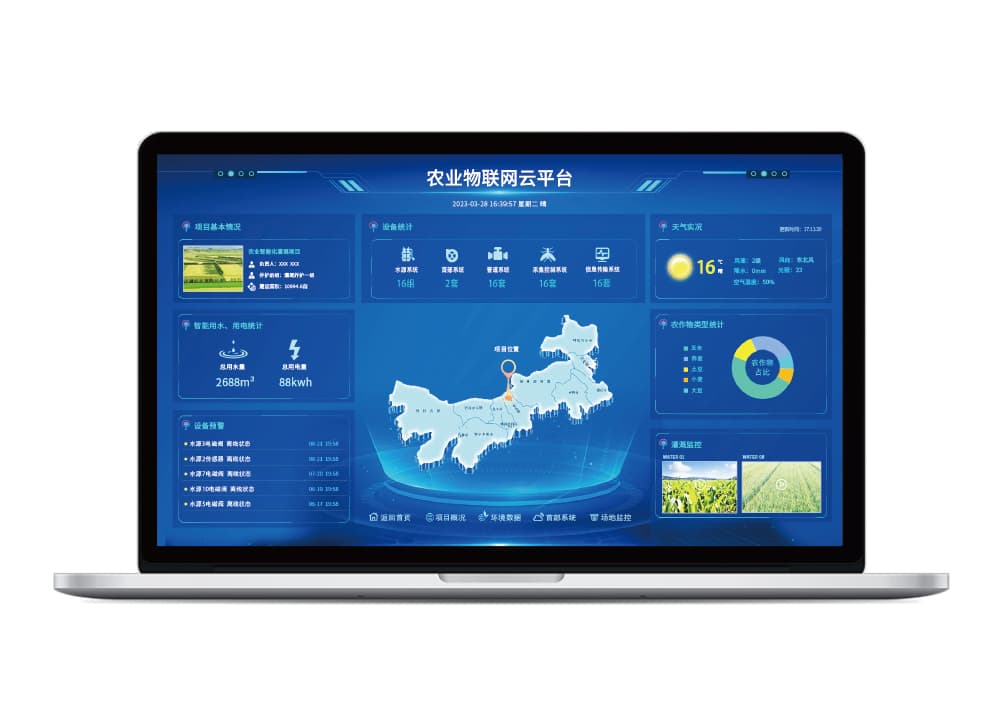

数据大屏 ​

数据大屏可视化的作用 ​

1. 在数据的获取、储存、共享和分析中，数据可视化尤为重要。
2. 数据可视化主要旨在借助于直观的图表、图形化手段，清晰有效地传达与沟通信息。其本质是视觉对话，通过将数据分析技术与图形技术结合，作为一种表现形式来清晰有效地对分析结果信息进行解读和传达。
3. 而数据大屏可视化，说白了就是数据可视化的一种展现形式，通过将数字背后的业务前景问题进行罗列总结，凸显有效途径的有效数字，以大屏可视化的方式，将林林总总的数据最终以图表的方式呈现，达到分析业务行情和发展的作用。可以说通过大屏展现出来的不再是简单的数字分析报告，而是直接分析业务前景的结论。

数据大屏应用的场景 ​

随着大数据的发展，可视化大屏在各个行业的应用越来越广泛，尤其是在政府、商业、金融、制造等行业的业务场景中。例如，可视化大屏作为传递信息的有效手段，在城市智能运营中心、应急指挥中心、公安监控中心、电力调度中心、金融交易大厅等部门和机构中发挥着重要作用。它具有日常监测、分析判断、应急指挥、展示汇报等多种功能，在提高科学管理方面发挥着重要作用。

随着科技的进步，我们逐渐把可视化大屏向农业、林业、牧业、水利、电力等场景深入应用。

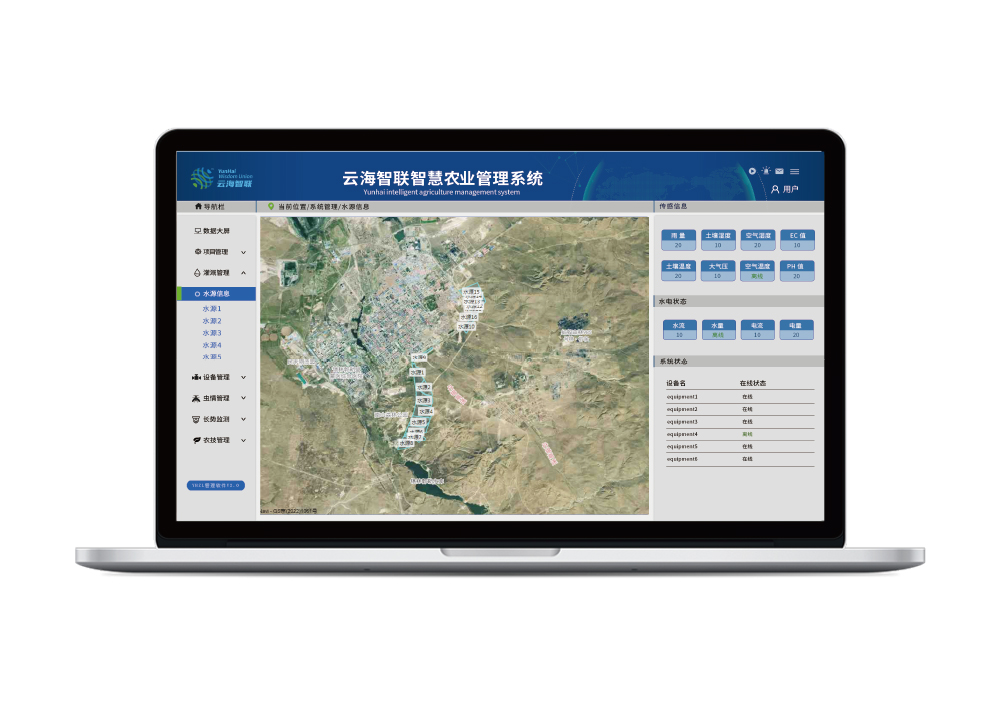

电脑控制界面 ​

产品功能 ​

1. 系统平台具有环境因子（空气温度、湿度、光照、室外气象站）数据采集与存储功能。实时监测环境因子，并可查看历史环境因子指标，对生产过程进行有效监控。
2. 选择相应日期，并选择相关功能按键，可以进行历史数据的统计查询。以及详细数值指标的下载打印，方便农业专家对作物生长进行诊断。
3. 各种植环境指标控制范围可独立设置，适用于不同品种，不同种植季节，不同生长期，设置灵活。
4. 系统具备超限报警和远程实时检测功能。当某区域某项环境指标超出极限值，系统可通过报警提示相关工作人员及时处理。在系统平台下，基地任何人员可通过以太网，在任何时间及地点，实时查看环境信息。
5. 通过本系统建立相关作物生长数据库，可作为相关研究依据及指导作物种植。帮助生产管理人员积累种植经验和生产管理策略，高效控制种植管理全过程。
6. 系统软件适用于互联网浏览，查看环境数据采集、视频浏览、自动控制。视频监控可通过 INTERNET 实现权限访问。

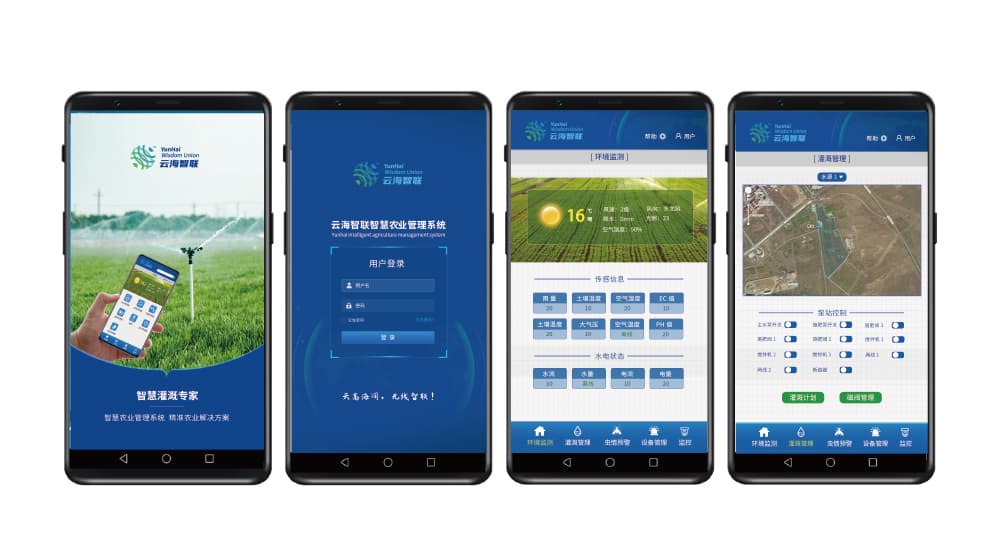

手机控制界面 ​

技术特点及参数如下：

• 数据统计

气象、墒情、作物生长数据统计、对气象墒情的历史数据进行分析，并支持下载数据表，支持历史曲线和实时曲线浏览。

• 智能控制

定时任务：根据指定的时间，定时进行一键轮灌或一键施肥控制，设置循环时间及循环间隔。

• 联动配置

支持设定条件下多个设备的打开或关闭，如：

1. 根据土壤湿度控制每个分区的电磁阀打开或关闭
2. 根据分区设置每个灌区的分区压力
3. 支持根据灌溉时间结束一键轮灌或一键施肥
4. 根据灌溉流量结束一键轮灌或施肥

• 轮灌控制

根据轮灌组的顺序进行轮灌、选择轮灌区启用或禁用、自定义灌区名称、设置轮灌次数及轮灌时间、设置轮灌间隔。

• 远程模式

1. 设备列表：设备列表展示了设备的类型、名称、编号、归属片区和在线状态，方便用户实时掌握设备状态获知设备信息
2. 设备详细信息：设备详细信息页基于地图展示设备的地理位置、详细信息、设备状态、设备控制、设备数据、报警开关等
3. 设备控制：支持 APP 或微信公众号控制，通过场景化控制、地图和设备列表多个渠道找到设备执行控制，支持安卓或苹果移动端。

远程灌溉 LORA 无线解码器 ​

产品详情 ​

1. 采用全密封高强度塑料外壳，IP68 水、尘高防护设计
2. 每个 LORA 解码控制器可控制 4 路电磁阀，支持扩展干点输出
3. 选用加密性强的低功耗芯片，静态工作电流 ≤ 1 mA
4. 无线通讯距离最远达 5000 米，发射功率 22 dBm
5. 信号基准频率 433 MHz，内置 6 位编码开关，可在 410 ~ 493 MHz 频段内任选 64 个频道进行通讯
6. 支持电磁阀控制状态参数反馈
7. 10 W 太阳能电池板搭配 2000 mAh 锂电池，采用一体化太阳能电池控制器。具备电池休眠节电功能
8. 采用固定式 175 mm 外置天线，信号增益 5 dBi
9. 解码器到电磁阀最大距离 30 m
10. 工作温度 -12 °C ~ +65 °C

远程灌溉 LORA 无线解码器 YHZL-IVC-003 实物图 ​

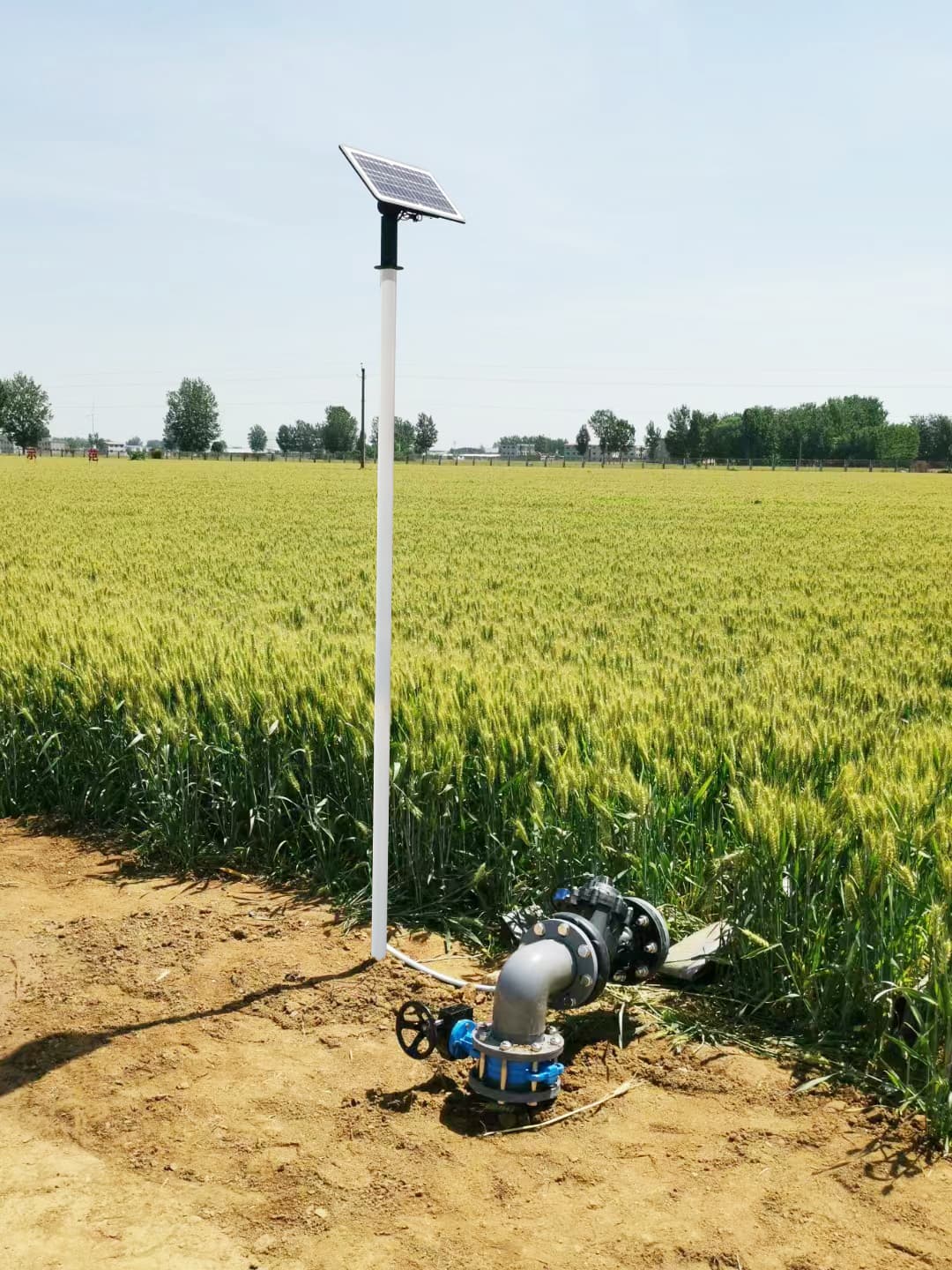

远程灌溉 LORA 无线解码器应用场景 ​

水肥一体机 ​

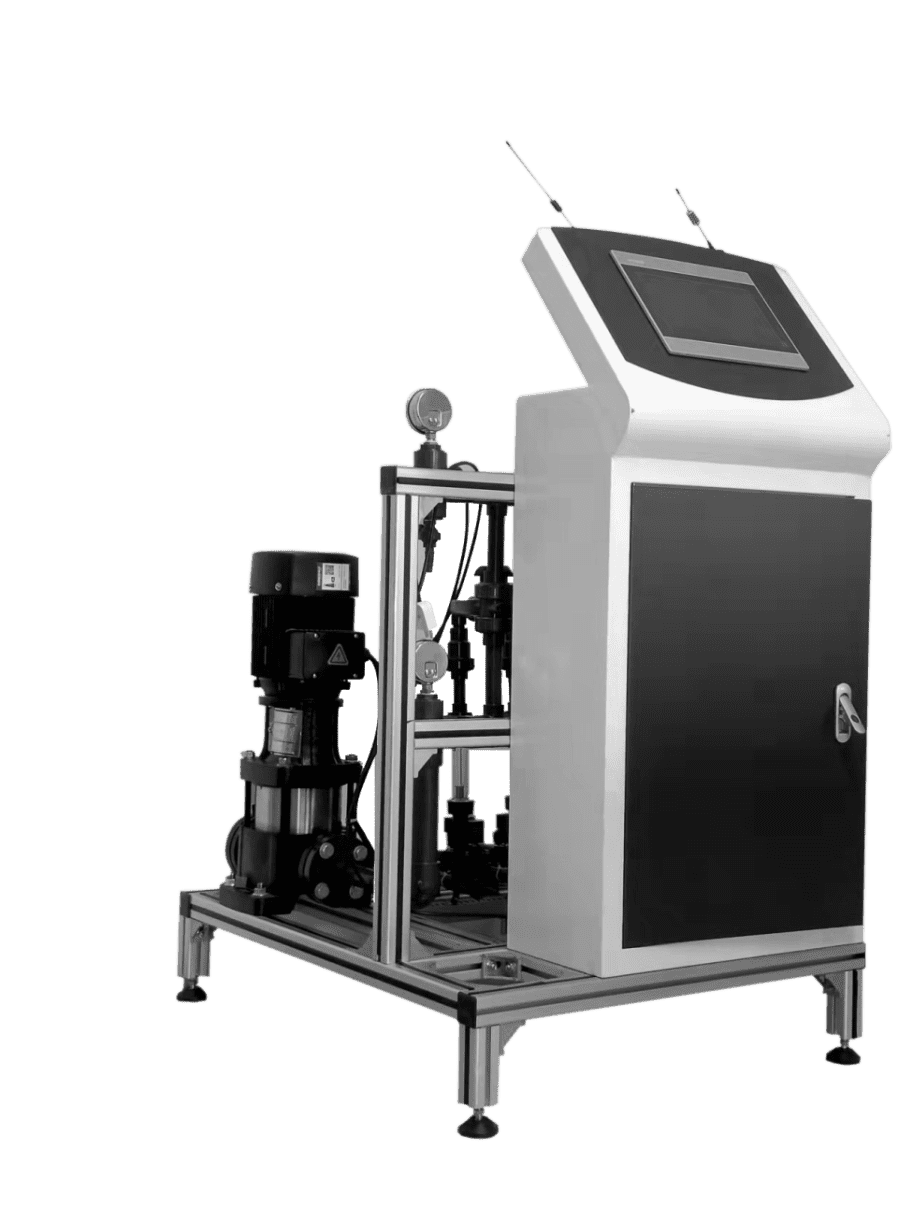

水肥一体机 JDY-SF03W ​

施肥机是一个完全模块化的施肥装置，是一套非常高性价比的精确施肥装置。根据不同用户的条件，在一个标准支撑平台的基础下，施肥机提供 4 钟不同模式供用户选择，最大限度地利用既定的主管道流量和扬程，保证以最低的投入获得最高的收益。根据各种既定环境因素，施肥机可配置各种类型的注肥通道，加压泵，控制器，外部设备和配件以最大程度满足应用需求。

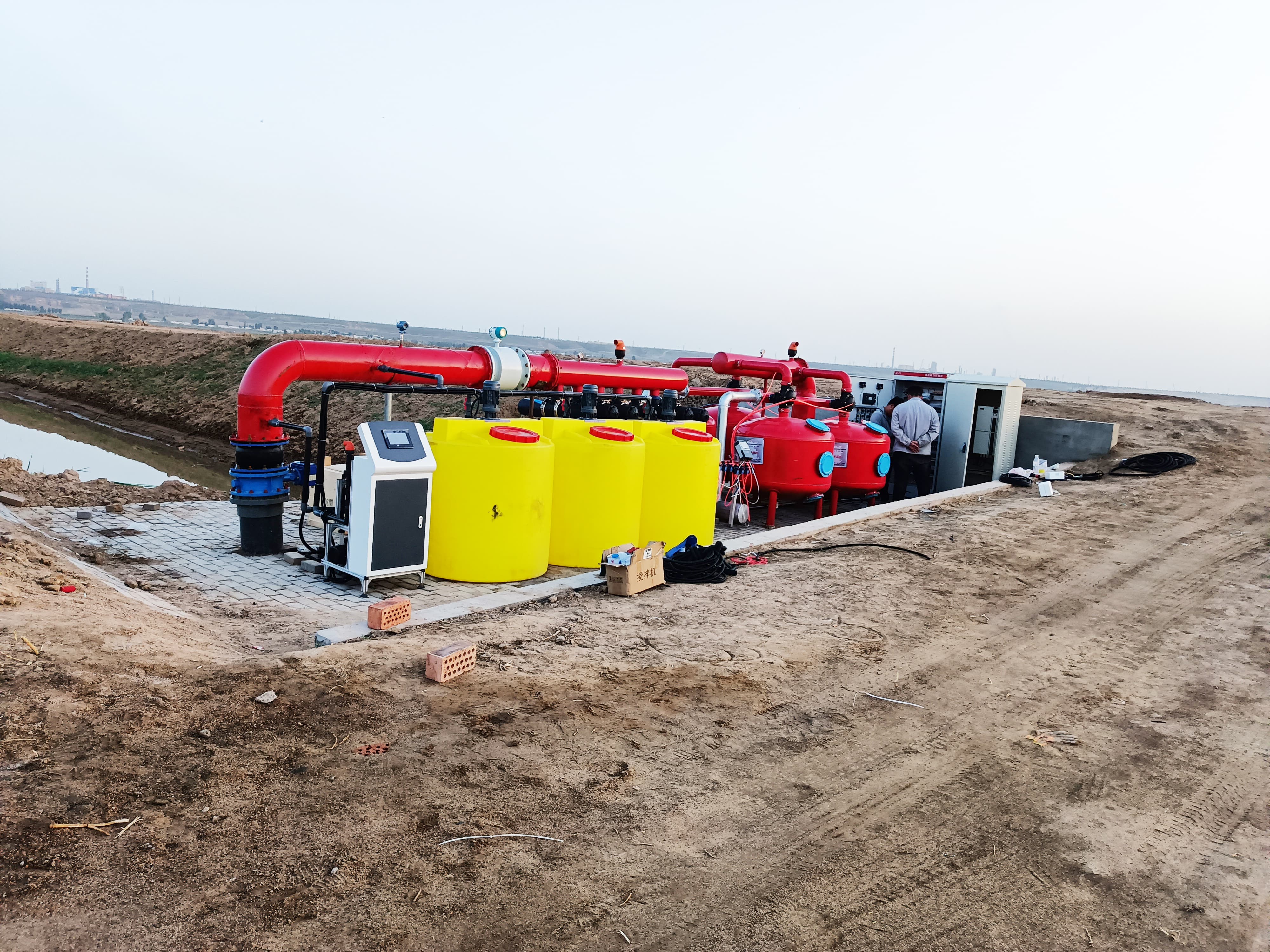

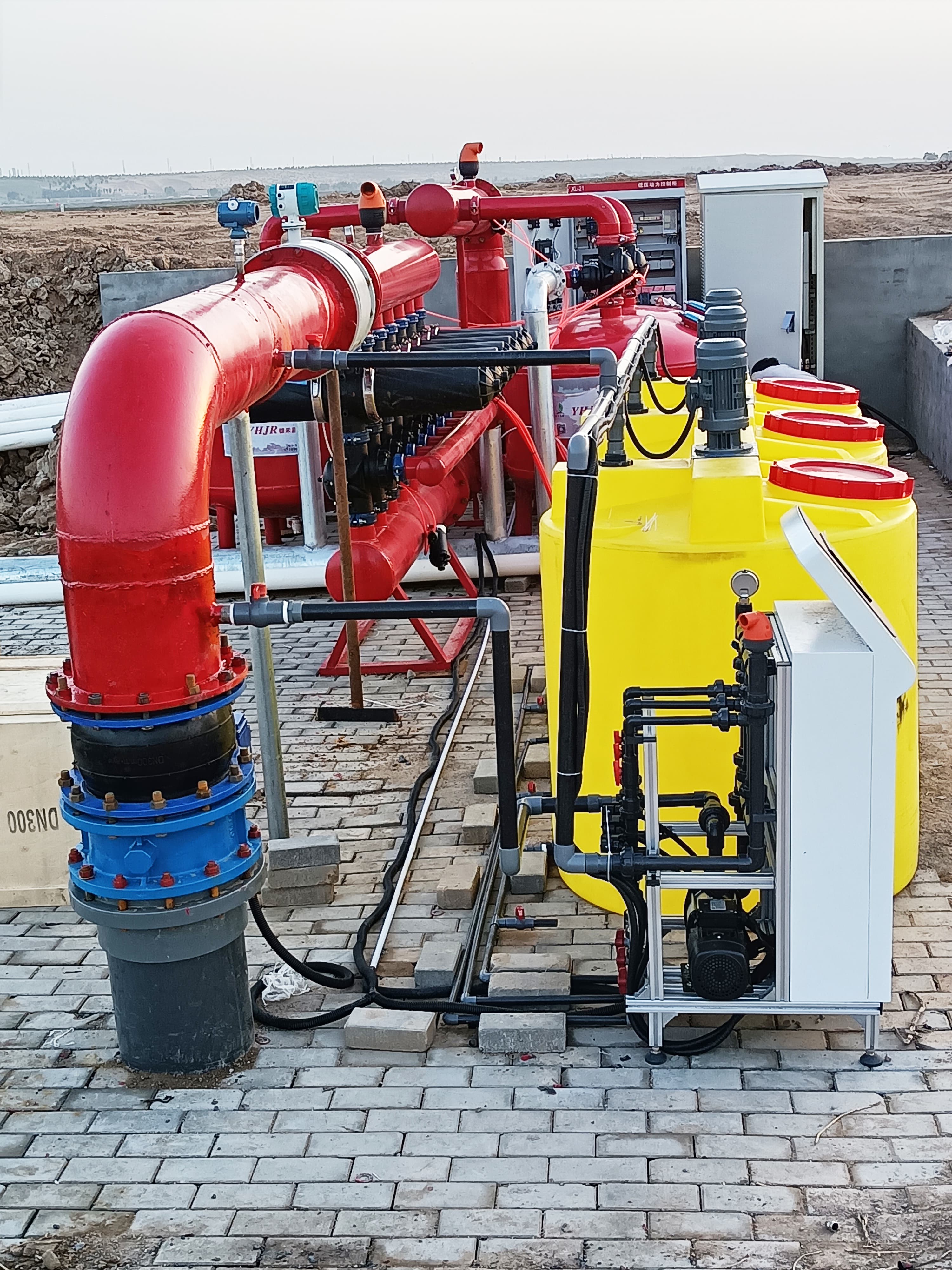

水肥一体机应用场景 ​

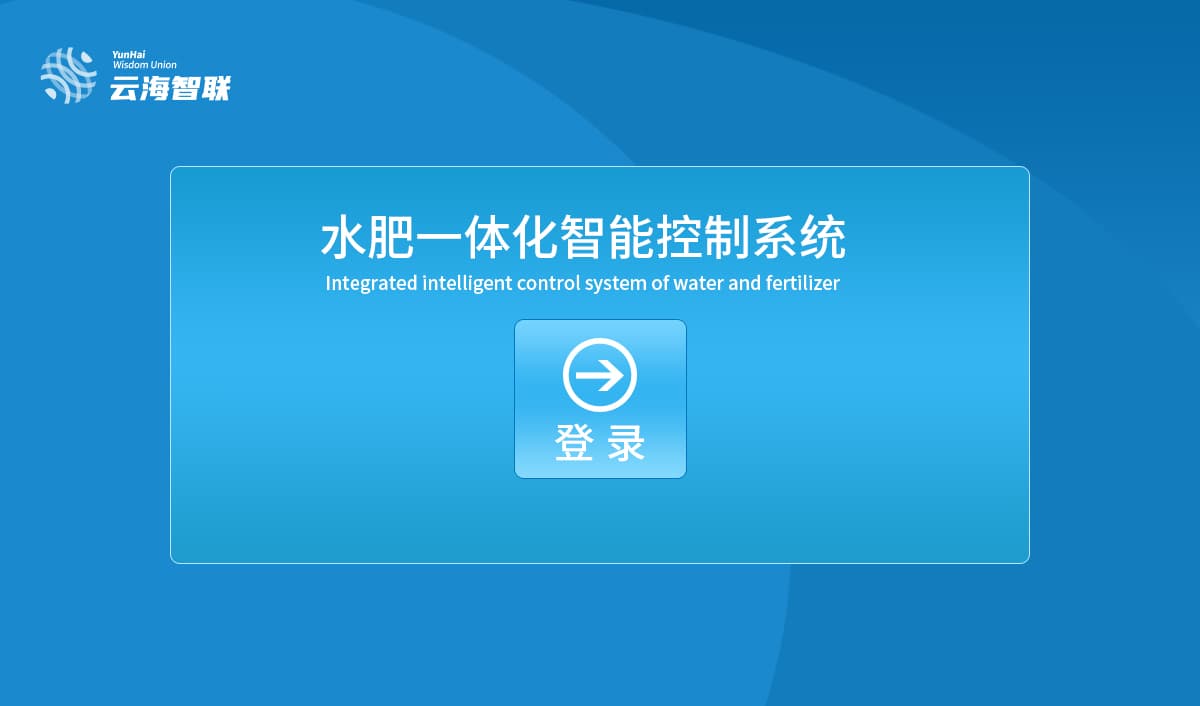

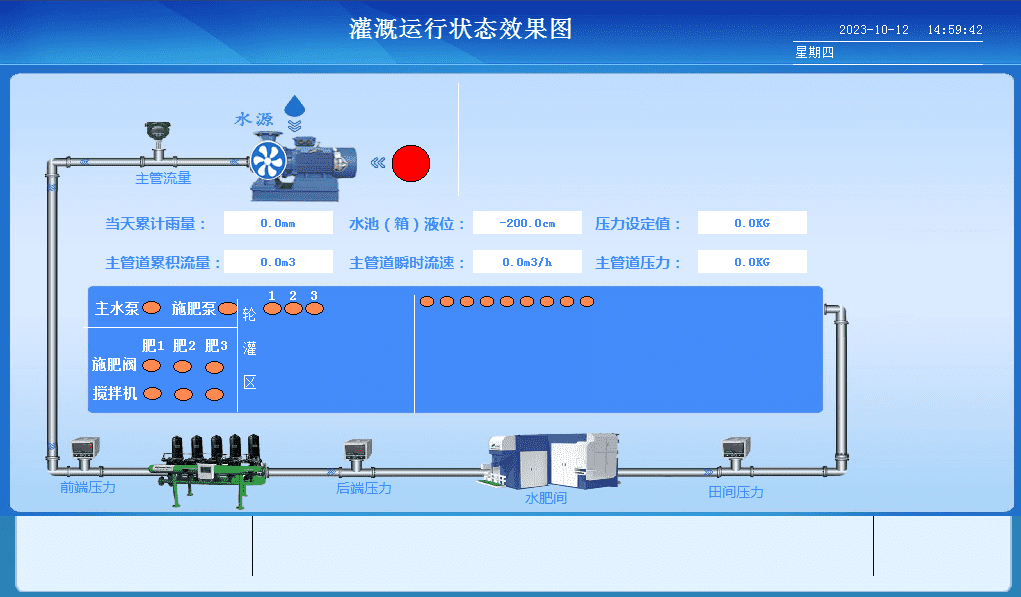

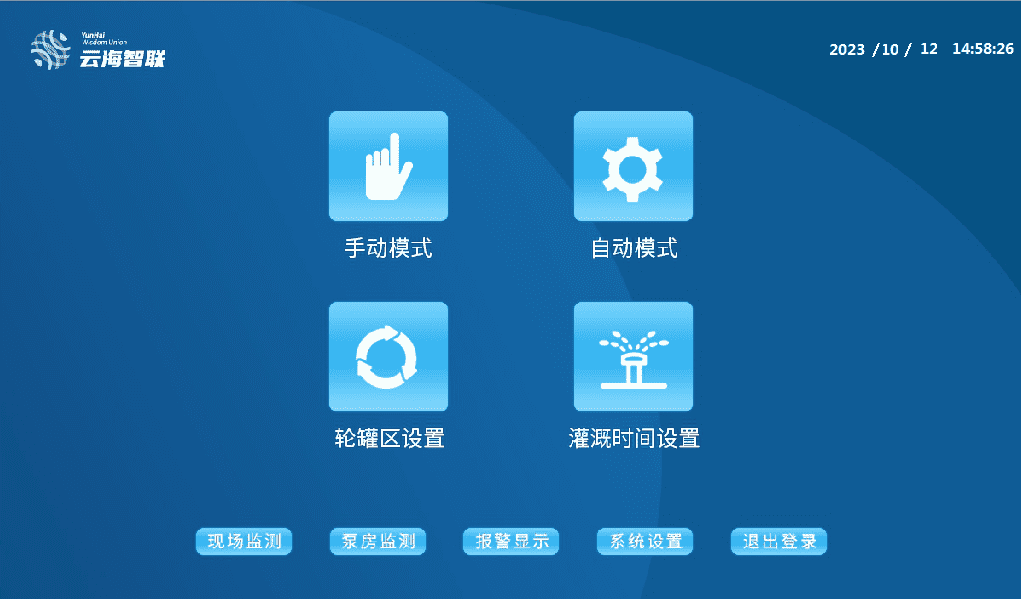

水肥一体机终端控制界面 ​

1. 主界面显示环境气象参数以及管道数据参数
2. 主界面显示当前电磁阀和施肥阀状态
3. 主界面显示主水泵和施肥泵状态以及施肥机流量情况
4. 主界面可直接操作整个系统的启动和停止
5. 主界面可直达施肥管理、手动控制、轮灌设置、分区管理和历史记录界面

1. 控制界面可设置灌溉开始条件和结束条件
2. 控制界面可设置施肥开始条件和结束条件
3. 控制界面可设置电磁阀的轮灌区域和轮灌时间
4. 控制界面可直接操作整个系统的启动和停止

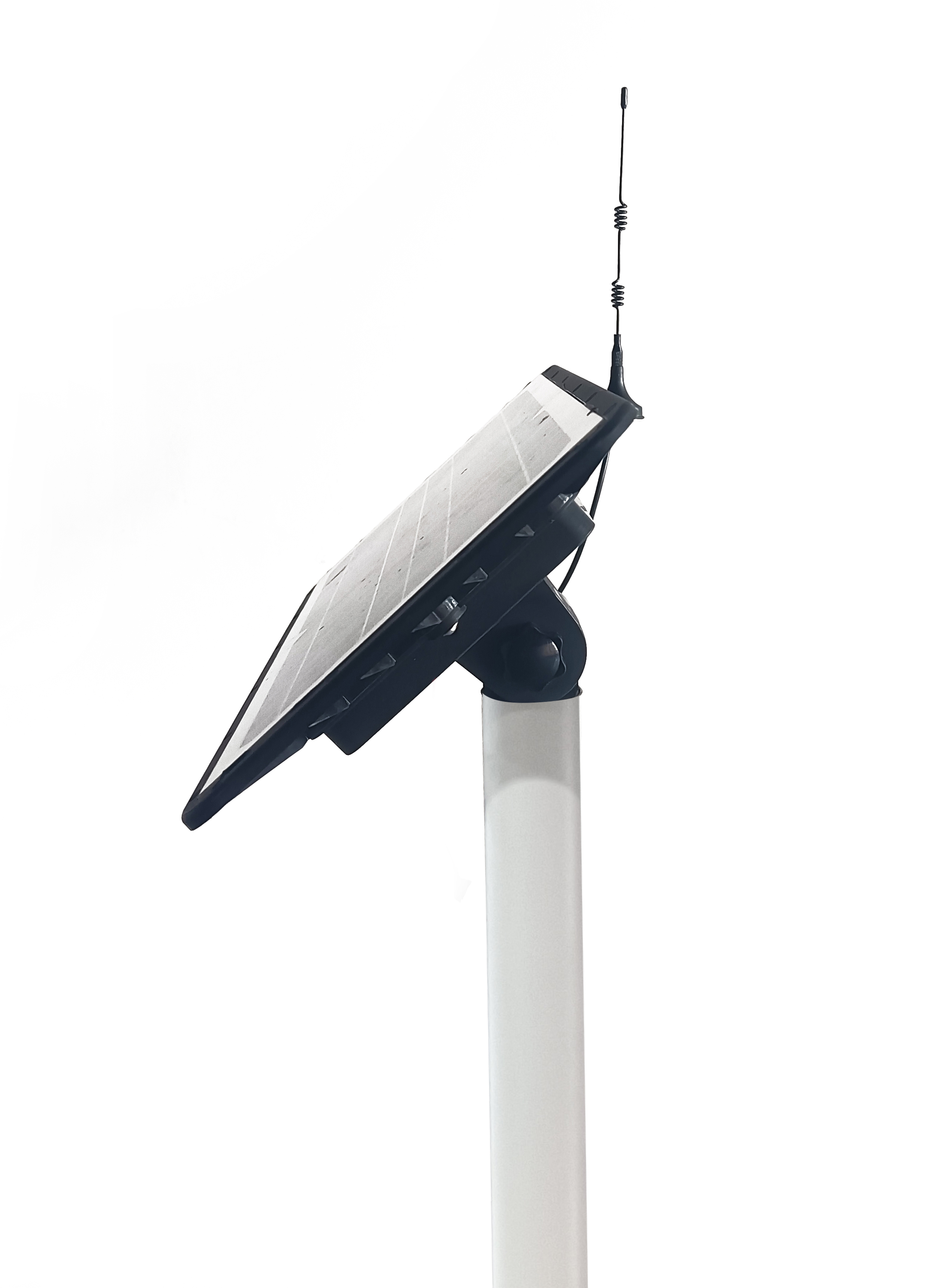

大田灌溉智能网关 ​

大田灌溉智能网关 YHZL-WG 001 ​

使用 LoRaWan 进行田间阀门通讯，控制，数据上传等。与灌溉管理平台的无线 GPRS 通讯互联，使用太阳能供电。

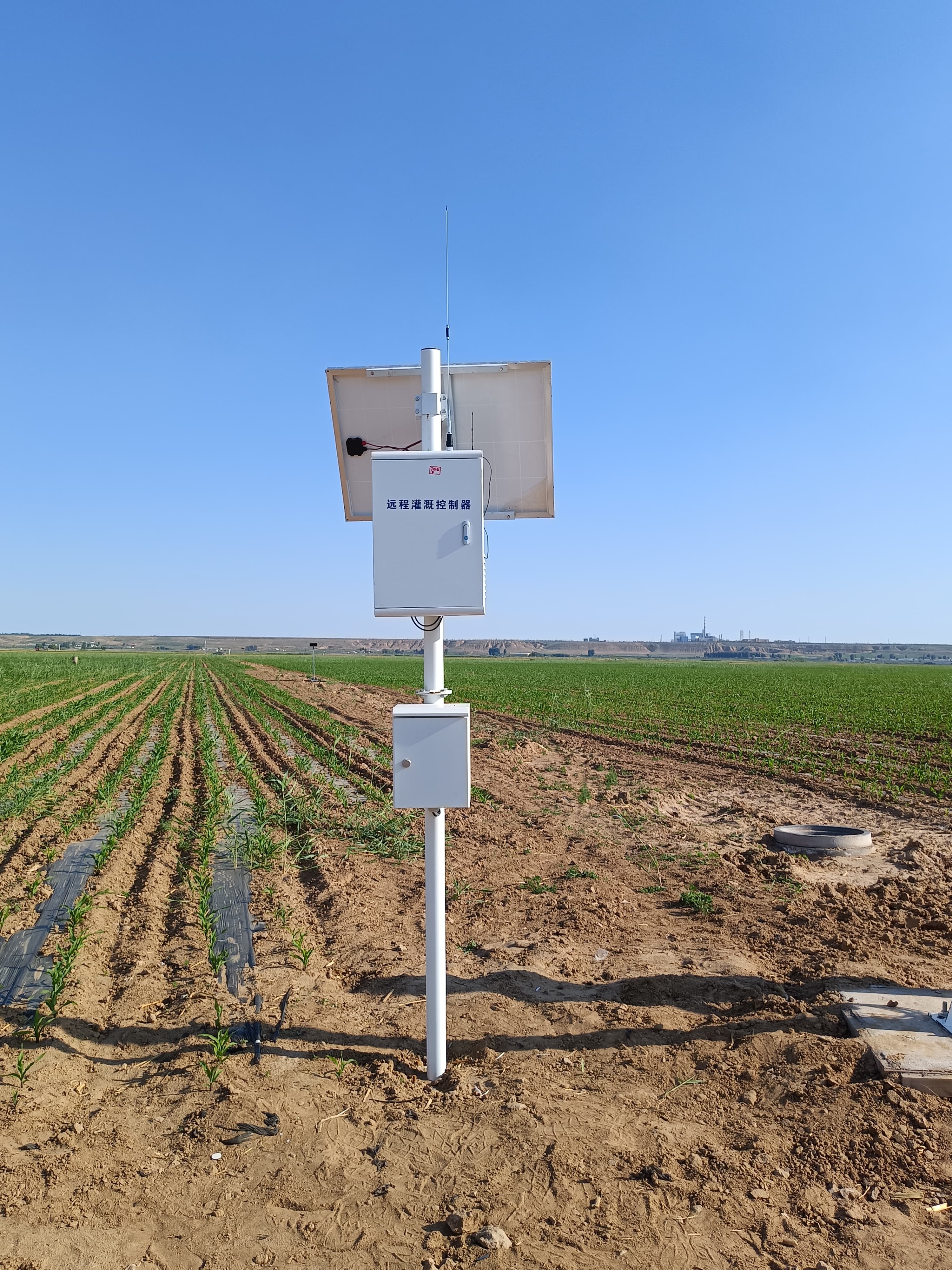

大田智能灌溉网关应用场景 ​

智能灌溉一体化系统（LCU 柜） ​

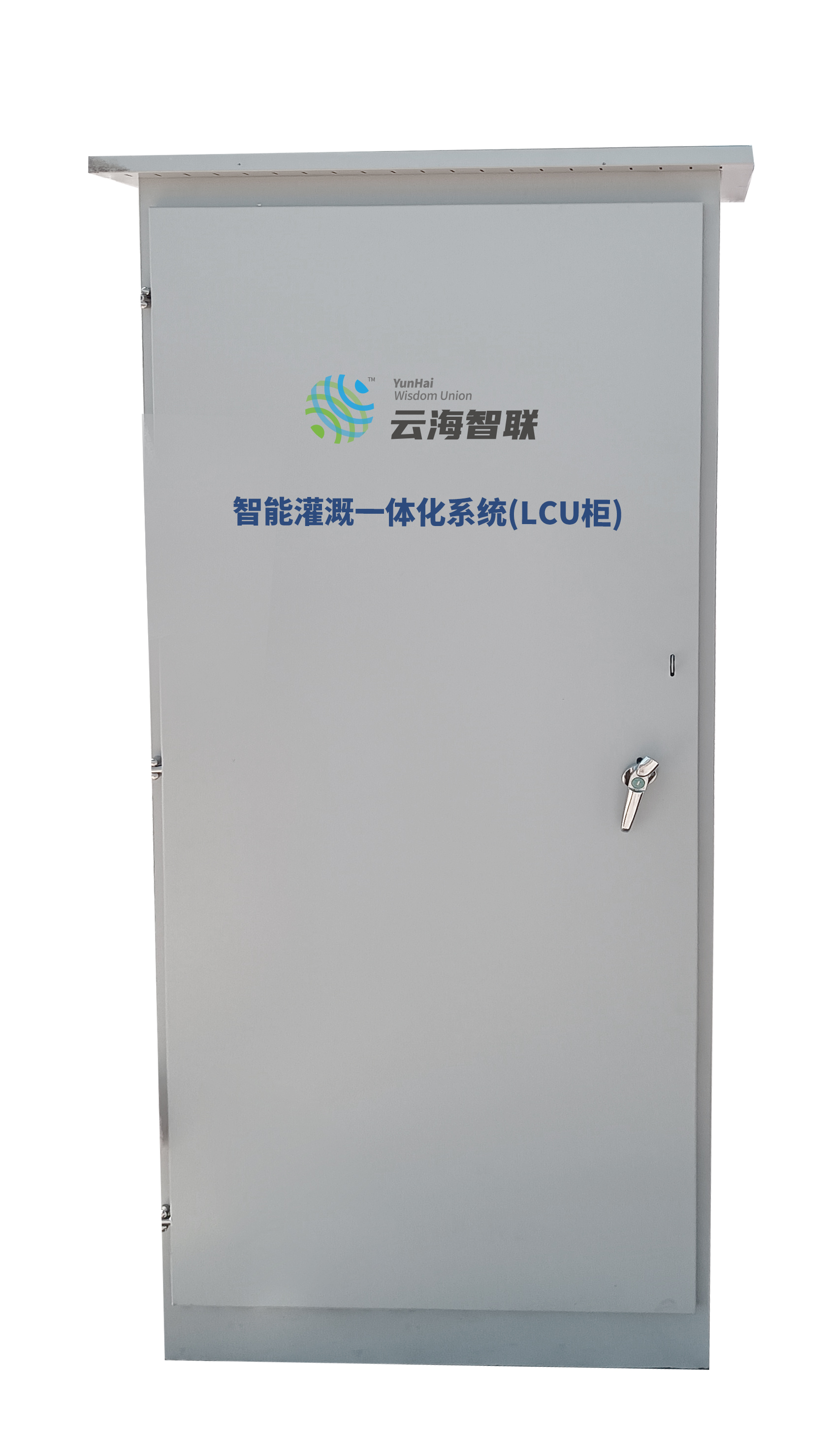

智能灌溉一体化系统（LCU 柜）JDYKJ V1.0 ​

采用全封闭的钢柜体结构，并装有带密封垫和铰链，前门为单开门，均装有安全锁，防护等级：> IP54，配套柜内照明、温湿度传感器、开关电源（220V AC/24V DC) 每套 PLC 应由 CPU 模块、电源模块、数字量输入模块、数字量输出模块、模拟量输入模块、模拟量输出模块、网络通讯模块、输入及输出信号隔离器、隔离继电器、防雷及过电压保护器、段子接线板等组成，中央机架 CPU 可以至少扩展 8 个模块，每个 PLC 机架至少有 15% 的剩余插槽以满足 I/O 扩展的要求，通讯总线电缆应选用光缆以提高抗干扰能力。

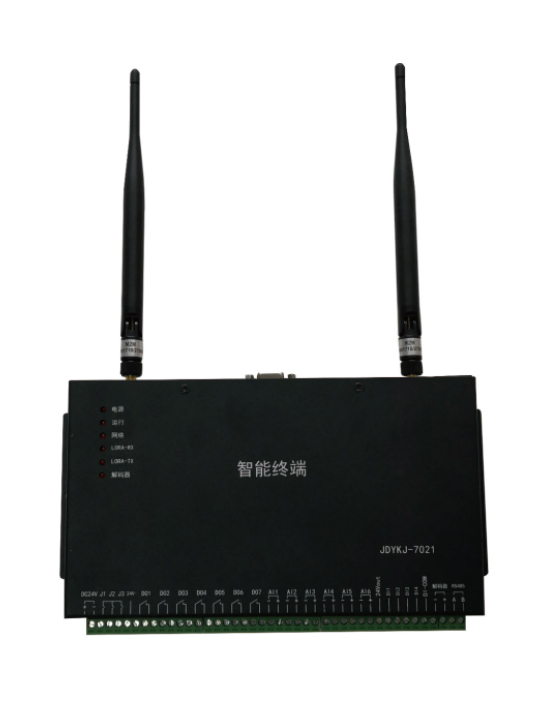

远程控制终端 JDYKJ-7021 ​

控制终端是对应传感器的输出信号 4~20 mA 和 Modbus 485 通讯协议而设计，兼容性比较强，能够连接各种行业和类别的传感器。终端接线端子上预留了六路 4~20 mA 采集接口，六路无源触点控制接口和两路 Modbus 485 通讯接口，用户可以根据所采购的传感器信号类别进行连接（注：每一个 485 通讯接口可以同时接 10 个带 485 通讯的传感器）。控制器的触摸屏组态画面是根据客户需求和现场控制模式单独设计，模拟现场设备运行流程设计同步画面，直观可靠，将采集的数据在线同步显示，设备控制和自控逻辑设计根据现场工控情况量身定制。控制器内置 DTU 模块，模块连接 2G 或 4G 物联网卡槽，通过物联网流量卡连接互联网，将触摸屏内所有采集数据和控制数据同步至云端服务器。本公司自主研发农业自动化综合服务管理平台，可以将服务器连接手机或电脑终端，实现控制器、手机和电脑同步显示采集数据和控制。

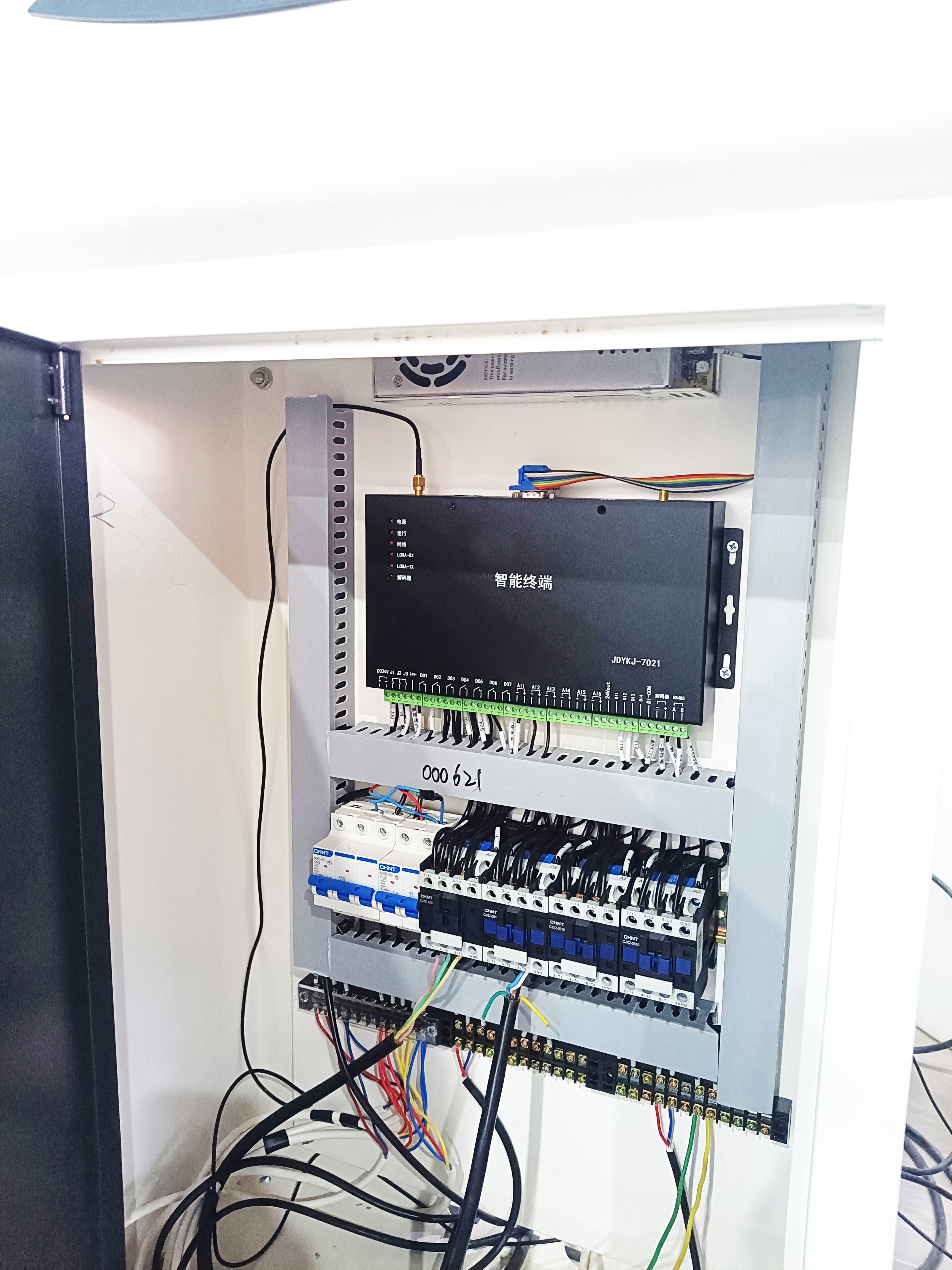

远程控制终端应用场景 ​
